Komplett System | Wechselrichter SL5-15KRH-W | SL7.36-15.36BH | Slenergy
Lieferzeit: 14 Tage
Das Komplett System besteht aus Wechselrichter, Speicher, Solarmodule, Unterkonstruktion und Kabelset
445W Solarmodule
- Watt: 445W
- Maße: 1722x1134x30mm
- Gewicht: 22kg
- Produktgarantie: 25 Jahre
- Leistungsgarantie: 30 Jahre
- Max. Systemspannung: 1500V DC
- Glasdicke: 1,6mm pro Glasschicht
- Kabellänge: 1,2m
Ab Mitte des Jahres sind die leistungsstarken 455W-Solarmodule von Slenergy verfügbar. Bis dahin stehen die 445W-Module von JA Solar zum gleichen Preis zur Verfügung.
Hybridwechselrichter
PV-Eingang:
- Start-up Spannung: 135
- Max. DC-Eingangsspannung: 1000 V
- Nenn-DC Eingangsspannung: 620 V
- MPPT Spannungsbereich: 120-950 V
- Anzahl der MPP-Tracker: 2
- Anzahl der DC-Eingänge: 1
- Max. Eingagnsstrom: 15/15 A
- Max. Kurzschlussstrom: 20/20 A
Akkuseite:
- Akkutyp: Litium Akku (mit BMS)
- Spannungsbereich des Akkus: 135-750 V
- Max. Lade-/Entladestrom: 25/25 A
Netzseite:
- AC-Nennspannung: 3L/N/PE;220/380;230/400;240/415
- AC-Nennfrequenz: 50/60 Hz
- 0,8 kapazitiv ... 0,8 induktiv
- Max. Gesamt-Klirrfaktor: <3% @Nennabgabeleistung
- DCI: <0,5% In
Back-up Seite
- USV-Umschaltzeit: <10 ms
- Nennabgabespannung: 3L/N/PE;220/380;230/400;240/415
- Nennabgabefrequenz: 50/60 Hz
- Klinfaktor der Spannung: 3L/N/PE;220/380;230/400;240/415
Allgemeine Daten:
- Überspannungskategorie: PV:II; Haupt: III
- Abmessungen: (BxHxT): 534x418x210 mm
- Gewicht (kg): 26 kg
- Schutzgrad: IP65
- Standby-Eigenverbrauch: <15 W
- Topologie: Transformatorlos
- Betriebstemperaturbereich (°C): -30-60
- Relative Luftfeuchtigkeit (%): 0-100
- Betriebshöhe: 3000 m
- Kühlung: Natürliche Konvektion
4kW
Max. Eingangsleistung: 6,0kW
- Nennabgleichsleistung: 4,0kW
- Max. Abgabescheinleistung: 4,4 kVA
- Eingangsscheinleistung: 8,0kVA
- Max. Ladeleistung des Akkus: 4,0kW
- Max. Abgabestrom: 6,7A
- Spitzenabgabescheinleistung (kVA): 6,60ks
- Max. Wirkungsgrad: 98,1%
- Europäischer Wirkungsgrad: 97,3%
5kW
Max.
Eingangsleistung:
7.5kW
- Nennabgleichsleistung: 5,0kW
- Max. Abgabescheinleistung: 5,5 kVA
- Eingangsscheinleistung: 10,0kVA
- Max. Ladeleistung des Akkus: 5,0kW
- Max. Abgabestrom: 8,3A
- Spitzenabgabescheinleistung (kVA): 7,50ks
- Max. Wirkungsgrad: 98,1%
- Europäischer Wirkungsgrad: 97,3%
6kW
Max.
Eingangsleistung:
9,0kW
- Nennabgleichsleistung: 6,0kW
- Max. Abgabescheinleistung: 6,6 kVA
- Eingangsscheinleistung: 12,0kVA
- Max. Ladeleistung des Akkus: 6,0kW
- Max. Abgabestrom: 10,0A
- Spitzenabgabescheinleistung (kVA): 9,60ks
- Max. Wirkungsgrad: 98,1%
- Europäischer Wirkungsgrad: 97,3%
8kW
Max.
Eingangsleistung:
12,0kW
- Nennabgleichsleistung: 8,0kW
- Max. Abgabescheinleistung: 8,8 kVA
- Eingangsscheinleistung: 16,0kVA
- Max. Ladeleistung des Akkus: 8,0kW
- Max. Abgabestrom: 13,3A
- Spitzenabgabescheinleistung (kVA): 12,60ks
- Max. Wirkungsgrad: 98,2%
- Europäischer Wirkungsgrad: 97,4%
10kW
Eingangsleistung:
15,0kW- Nennabgleichsleistung: 10,0kW
- Max. Abgabescheinleistung: 11,0 kVA
- Eingangsscheinleistung: 16,5kVA
- Max. Ladeleistung des Akkus: 10,0kW
- Max. Abgabestrom: 16,5A
- Spitzenabgabescheinleistung (kVA): 15,60ks
- Max. Wirkungsgrad: 98,2%
- Europäischer Wirkungsgrad: 97,4%
12kW
- Nennabgleichsleistung: 12,0kW
- Max. Abgabescheinleistung: 12,0 kVA
- Eingangsscheinleistung: 16,5kVA
- Max. Ladeleistung des Akkus: 12,0kW
- Max. Abgabestrom: 20,0A
- Spitzenabgabescheinleistung (kVA): 18,60ks
- Max. Wirkungsgrad: 98,2%
- Europäischer Wirkungsgrad: 97,4%
Batteriespeicher
- Nennkapazität: 50Ah
- Ladestrom: 25A (Empfohlen)/50(MAX)
- Entladestrom: Ladestrom: 25A (Empfohlen)/50(MAX)
- Zykluszeit: 80% DOD, Zyklen>6.000, Restkapazität<70%
- Kommunikation: RS485/RS232/CAN 2.0
- Schutzfunktion: Überspannung, Unterspannung, Übertemperatur, Untertemperatur, Überstrom, Kurzschluss
Arbeitsbedingungen:
- Installation: Innen
- Arbeitstemperatur: -10°C-50°C
- Optimale Arbeitstemperatur: 20°C-30°C
- Lagertemperatur: -30°C-60°C
- Schutzgrad: IP54
- Feuchtigkeit: 5%-95%
- Höhe (m): ≤ 2000m
- Kühlung: Natürlich
- Zertifikate: CE, UN38.3, MSDS, CB/EMC, IP
- Garantie: 10 Jahre
Nennenergie 7,68kW
- 3 Akkus
- Nutzbare Energie: 6,9kWh
- Nennspannung: 153,6V
- Spannungsbereich: 134,4-172,8V
- Größe: 710x320x639 (mm)
- 118kg
Nennenergie 10,24kW
- 4 Akkus
- Nutzbare Energie: 10,24kWh
- Nennspannung: 204,8V
- Spannungsbereich: 179,2-230,4V
- Größe: 710x320x776 (mm)
- 150,8kg
Nennenergie 12,8kW
- 5 Akkus
- Nutzbare Energie: 12,8kWh
- Nennspannung: 256V
- Spannungsbereich: 224,0-288,0V
- Größe: 710x320x913 (mm)
- 183,6kg
Nennenergie 15,36kW
- 6 Akkus
- Nutzbare Energie: 13,8kWh
- Nennspannung: 307,2V
- Spannungsbereich: 268,8-345,6V
- Größe: 710x320x1050 (mm)
- 216,4kg
Halterung fürs Ziegeldach oder Flachdach
Unterkonstruktion Ziegeldach
Bestandteile:
- Dachhaken
- Aluschiene
- Innenverbinder
- Universalklemme
- Endkappe
- Kabelclip
- Erdungsschelle
- Erdungsklipp
Merkmale:
- Geeignet für Betonziegel, Tonziegel, Schieferdachziegel
- Neigungswinkel: 15°-60°
- Windlast: 0,52kN/m2
- Schneelast: 0,6kN/m2
- Kompatible Solarmodule: Gerahmte Module
- Hoch- und Queerformat möglich
- Hauptmaterial: AL6005-T6 (Eloxiert)
- Befestigungsmittel: SUS304 & Zink-Nickel-Legierung Galvanischer Stahl
- Kleine Bauteile: AL-6005-T6 (Eloxiert)
- Farbe: Schwarz / Silber
- Zertifikat: TUV
Unterkonstruktion Flachdach
Bestandteile:
- Aluschiene
- Dichtung für die Enden der Aluschiene
- Verbindungsstücke
- Klemmen
- Balastplatte
Merkmale:
- Geeignet für jegliche Art von Flachdach
- Korrosionsbeständige Aluminiumlegierung und robuster Edelstahl
- Winkel: 10°
- Material: AL6005-T5, SUS304
- Länge Solarmodul: < 220 cm
- Breite Solarmodul: 990-1313mm
- Höhe Solarmodul: 30-35mm
- Gewicht: 13,4kg
- Kann auch für Süd / Süd Ausrichtung verwendet werden
- Benötigtes Gewicht für Balastierung 19,44kg pro Seite

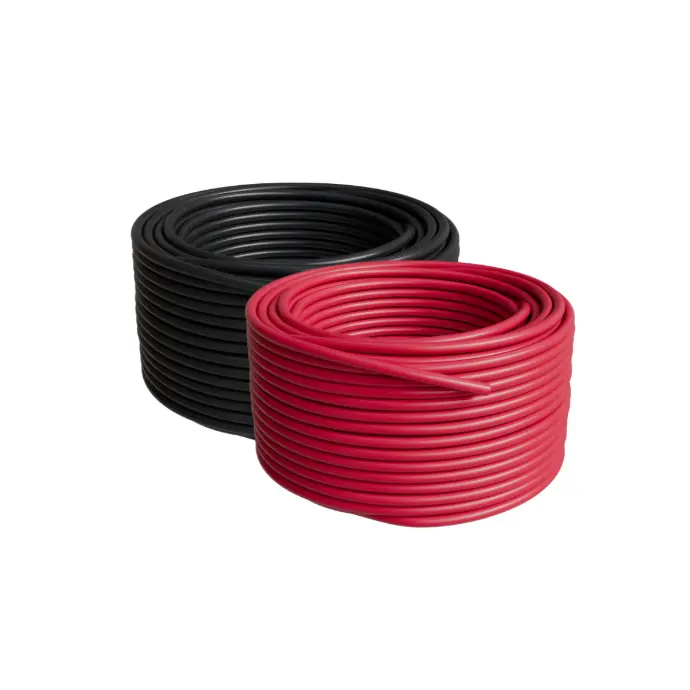

Bestandteile des Kabelsets
PV-DC-Kabel
Spezifikation: H1Z2Z2-K 1x6mm
Funktion: Verbindung von PV-Module zu Wechselrichter PV-Anschluss
Länge: 80-160m
MC4 Stecker muss vor Ort am Kabel befestigt werden
DC Kabel vom Wechselrichter zur Batterie
Spezifikation: UL 11627 10AWG/8AWG
Funktion: Verbindung von Wechselrichter Batterieanschluss zu Batteriespeicher-Ausgangsanschluss
Länge: 4m
Alle notwendigen Anschlüsse sind bereits am Kabel vorinstalliert
Netzgebundenes AC-Kabel & Backup AC-Kabel
Spezifikation: NYY-5x4mm2/5x6mm2
Funktion: Verbindung von Wechselrichter zur Original Verteilerkasten oder Notstromlast
Länge: jeweils 10m
Alle notwendigen Anschlüsse sind bereits am Kabel vorinstalliert
Wechselrichter & Batteriespeicher PE
Spezifikation: H07V-K 6mm2
Funktion: Erdungsloch für Wechselrichter und Batteriespeicher oder Smartbox Erdungsloch zur externen Erdungsklemmen
Länge: 10m und 20m
Kommunikationskabel
Spezifikation: UTP CAT5e
Funktion: Verbindung von Wechselrichter Multi-com-Anschluss (COM2) zum Zähler oder zum Batteriespeicher. Zudem Verbindung von Smartbox zu Wechselrichter, Wärmepumpe und EV-Ladestation.
Länge: Verschiedene Längen
Wechselrichter & Batteriespeicher PE
Spezifikation: H07V-K 6mm2
Funktion: Erdungsloch für Wechselrichter und Batteriespeicher oder Smartbox Erdungsloch zur externen Erdungsklemmen
Länge: 10m und 20m
DC Kabel vom Wechselrichter zur Batterie
Spezifikation: UL 11627 10AWG/8AWG
Funktion: Verbindung von Wechselrichter Batterieanschluss zu Batteriespeicher-Ausgangsanschluss
Länge: 4m
Alle notwendigen Anschlüsse sind bereits am Kabel vorinstalliert
PV-DC-Kabel
Spezifikation: H1Z2Z2-K 1x6mm
Funktion: Verbindung von PV-Module zu Wechselrichter PV-Anschluss
Länge: 80-160m
MC4 Stecker muss vor Ort am Kabel befestigt werden
Ganzheitliches System und Verknüpfung
