Kabelset für Solaranlagen – iShare-Home
Downloads
Produktinformationen
- Vorgefertigte Kabelanschlüsse: Reduzieren die Installationszeit und minimieren Fehler
- Material: Hochwertige, langlebige Isolierung
- Farbcodierte Kabel für einfache Installation
- Steckverbinder: Standardisierte MC4- und NYY-Stecksysteme
- Langlebigkeit & Witterungsbeständigkeit
Lieferumfang
Komplettes Kabelset für Photovoltaikanlagen
Vorgefertigte Stecker für einfache Installation
Detaillierte Installationsanleitung

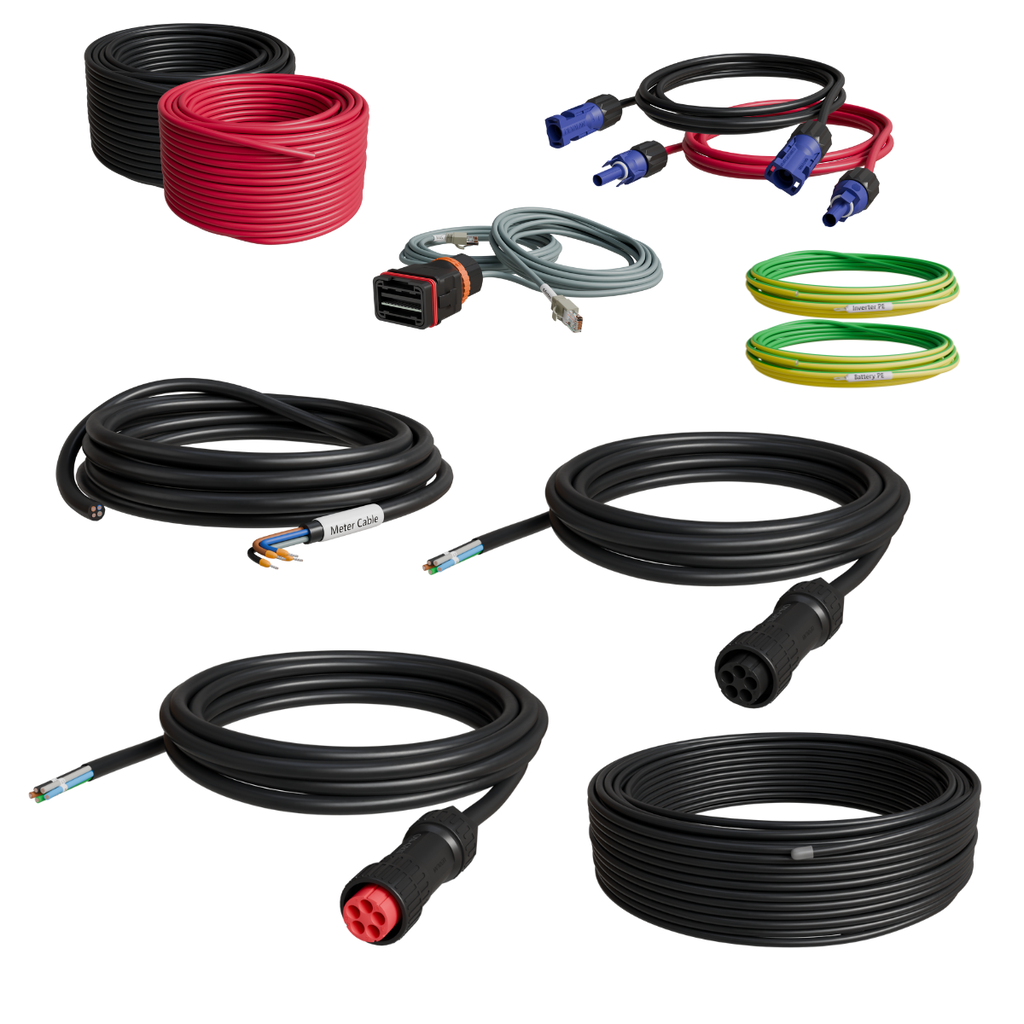

Bestandteile des Sets
Netzgebundenes AC-Kabel
Spezifikation: H1Z2Z2-K 1x6mm
Funktion: Verbindung von PV-Module zu Wechselrichter PV-Anschluss
Länge: 80-160m
MC4 Stecker muss vor Ort am Kabel befestigt werden
Backup AC- Kabel
Spezifikation: H1Z2Z2-K 1x6mm
Funktion: Verbindung von PV-Module zu Wechselrichter PV-Anschluss
Länge: 80-160m
MC4 Stecker muss vor Ort am Kabel befestigt werden
PV-Dacherdung
Spezifikation: NYY-1x6mm2
Funktion: Verbindung der PV-Halterung zur externen Erdungsklemme
Länge: 40-60m
Zählerkabel
Spezifikation: H03VV-F 4x0,5mm2
Funktion: Verbindung von Zählerklemme (1,2,3,4) zu Netz (1,2,3,4)
Länge: 3m

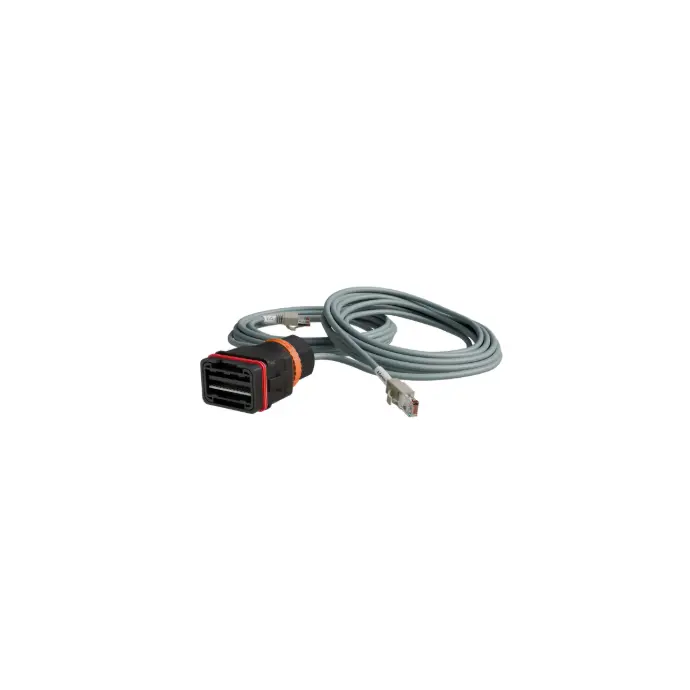

Kommunikationskabel
Spezifikation: UTP CAT5e
Funktion: Verbindung von Wechselrichter Multi-com-Anschluss (COM2) zum Zähler oder zum Batteriespeicher. Zudem Verbindung von Smartbox zu Wechselrichter, Wärmepumpe und EV-Ladestation.
Länge: Verschiedene Längen

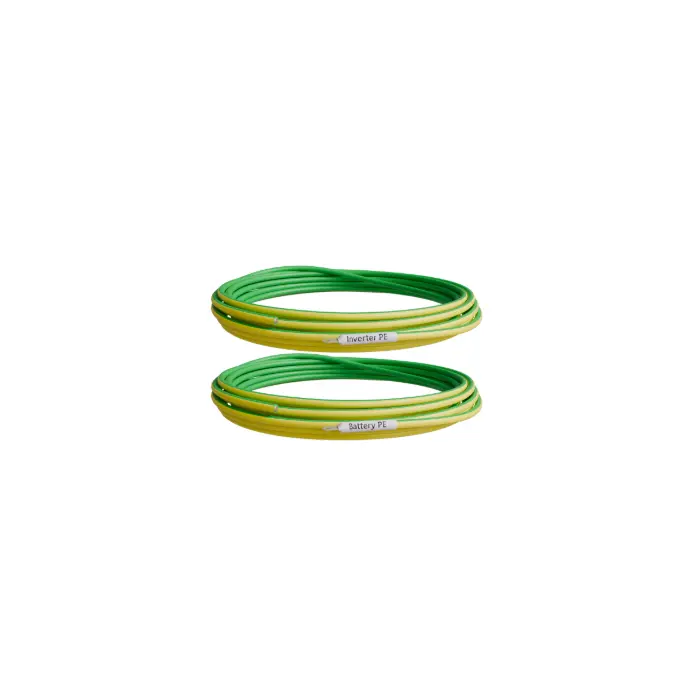

Wechselrichter & Batteriespeicher PE
Spezifikation: H07V-K 6mm2
Funktion: Erdungsloch für Wechselrichter und Batteriespeicher oder Smartbox Erdungsloch zur externen Erdungsklemmen
Länge: 10m und 20m
DC Kabel vom Wechselrichter zur Batterie
Spezifikation: UL 11627 10AWG/8AWG
Funktion: Verbindung von Wechselrichter Batterieanschluss zu Batteriespeicher-Ausgangsanschluss
Länge: 4m
Alle notwendigen Anschlüsse sind bereits am Kabel vorinstalliert
PV-DC-Kabel
Spezifikation: H1Z2Z2-K 1x6mm
Funktion: Verbindung von PV-Module zu Wechselrichter PV-Anschluss
Länge: 80-160m
MC4 Stecker muss vor Ort am Kabel befestigt werden
Kabelset im Einsatz
Die Produktpalette von Slenergy ist sehr umfangreich. Um alle Produkte passend miteinander zu verkabeln,
ist das vollumfängliche Kabelset ein guter Begleiter.
